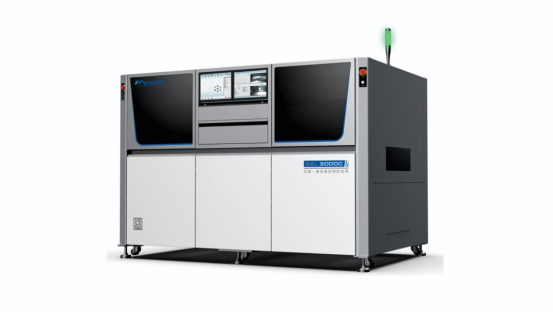

選擇性波峰焊機構與分類知識

2025-03-20 責任編輯:邁威 778

選擇性波峰焊主要由助焊噴涂系統、預熱模塊、焊接模塊、傳輸系統及控制系統五大部分構成。按生產方式可分為在線式和離線式,按焊接方式可分為拖焊型和浸焊型。

一、選擇性波峰焊結構組成


助焊劑噴涂系統

1. 高精度噴頭支持點噴或線噴,僅對目標區域噴涂助焊劑,減少用量并避免污染。

2. 噴頭需具備防腐蝕設計(適應水溶性助焊劑)和自動校準功能。


預熱模塊


1. 采用紅外或熱風加熱,實現整板預熱以減少熱變形。

2. 溫度控制精度高(±5℃),確保助焊劑活化充分,同時保護熱敏元件。


焊接模塊


1. 錫缸與錫波發生器:通過機械 / 電磁泵產生動態錫波,支持氮氣保護以減少氧化。

2. 噴嘴設計:柱狀或矩形噴嘴,直徑通常為 0.5~3mm,適應不同焊點尺寸。

3. 氮氣保護:提升無鉛焊料的潤濕性,減少錫渣產生。


傳送系統

高精度導軌和定位裝置,確保 PCB 在噴涂、預熱、焊接階段的位置精度(重復定位精度 ±0.05mm)。


控制系統

支持離線編程或在線視覺識別,存儲焊接程序以適應多品種生產。



二、分類

按生產方式

1. 在線式:與 SMT 生產線集成,適合大批量自動化生產。

2. 離線式:獨立設備,分為小型、桌面式和超小型,適用于小批量或返修場景。

按焊接頭數量

1. 單頭:通用型,適合單點焊接。

2. 雙頭 / 多頭:提高效率,支持拼板或復雜 PCB 的多區域同步焊接。

按焊接方式

1. 拖焊型:噴嘴水平移動,適合密集焊點。

2. 浸焊型:焊點浸入錫波,適合透錫要求高的通孔。
